Podłączenie włącznika światła Ospel Impresja może wydawać się skomplikowane, ale z odpowiednimi informacjami można to zrobić samodzielnie. Kluczowym krokiem jest zrozumienie, jaki typ włącznika posiadasz, ponieważ różne modele, takie jak włączniki schodowe, krzyżowe czy podwójne, mają różne zasady podłączenia. Znajomość podstawowych zasad instalacji pomoże uniknąć błędów oraz zapewnić prawidłowe działanie oświetlenia.
W tym artykule przedstawimy szczegółowe instrukcje dotyczące podłączania włączników Ospel Impresja, w tym najczęściej spotykane przypadki. Zanim przystąpisz do pracy, pamiętaj o wyłączeniu zasilania oraz o tym, że w razie wątpliwości warto skonsultować się z elektrykiem. Dzięki naszym wskazówkom będziesz mógł bezpiecznie i skutecznie podłączyć swój włącznik.
Najistotniejsze informacje:
- Włącznik schodowy wymaga podłączenia przewodu fazowego do zacisku L oraz dwóch pozostałych przewodów do zacisków 1 i 2.
- W przypadku włącznika krzyżowego przewody należy podłączać „na krzyż”, co oznacza, że niebieski przewód łączy się z niebieskim, a żółto-zielony z żółto-zielonym.
- Dla włącznika podwójnego przewód zasilający (czarny) podłącz do dolnego lewego zacisku, a pozostałe dwa przewody do zacisków w zależności od oświetlenia.
- Włącznik jednobiegunowy podłącza się, łącząc przewód fazowy z zaciskiem L, a przewód do żarówki z zaciskiem 1.
- Zawsze upewnij się, że zasilanie jest wyłączone przed rozpoczęciem jakichkolwiek prac elektrycznych.
Jak prawidłowo podłączyć włącznik Ospel Impresja - krok po kroku
Podłączenie włącznika światła Ospel Impresja to proces, który wymaga staranności i zrozumienia podstawowych zasad. Ważne jest, aby przed rozpoczęciem pracy wyłączyć zasilanie, aby zapewnić sobie bezpieczeństwo. W pierwszej kolejności należy przygotować wszystkie niezbędne narzędzia i materiały, co ułatwi dalsze kroki. Proces podłączenia włącznika można podzielić na kilka etapów, które pomogą w prawidłowym wykonaniu instalacji.
Po przygotowaniu miejsca pracy i upewnieniu się, że zasilanie jest wyłączone, można przystąpić do podłączania przewodów. W zależności od typu włącznika, kolejność podłączenia może się różnić. W przypadku włącznika schodowego, na przykład, przewód fazowy należy podłączyć do zacisku oznaczonego jako L, a pozostałe przewody do zacisków 1 i 2. Dokładne przestrzeganie tych kroków jest kluczowe dla prawidłowego działania włącznika.
Na koniec, po podłączeniu wszystkich przewodów, warto jeszcze raz sprawdzić, czy wszystko jest poprawnie zamontowane. Upewnij się, że żadne przewody nie są zbyt mocno zgięte ani uszkodzone. Po zakończeniu instalacji włącznik można zamontować w puszce i włączyć zasilanie. Jeśli wszystko działa poprawnie, można cieszyć się nowym włącznikiem światła Ospel Impresja.
Zrozumienie podstawowych elementów włącznika Ospel Impresja

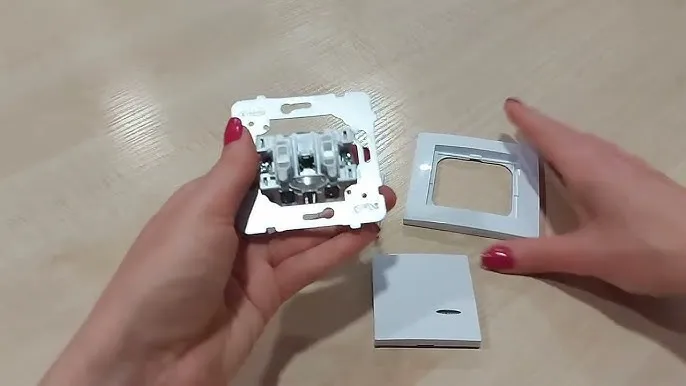

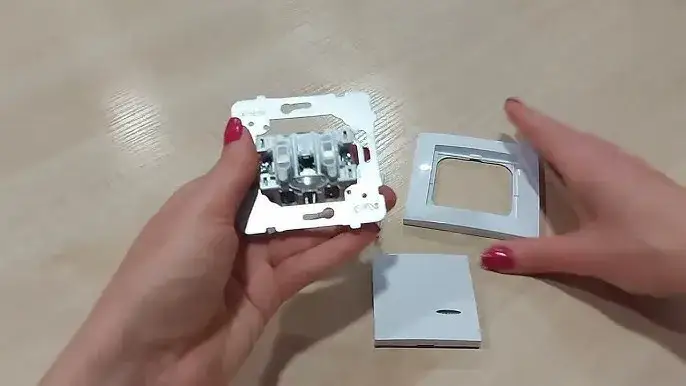

Aby skutecznie podłączyć włącznik Ospel Impresja, warto znać jego podstawowe elementy. Włącznik składa się z kilku kluczowych części, takich jak mechanizm przełączający, zaciski do podłączenia przewodów oraz obudowa. Mechanizm przełączający jest odpowiedzialny za włączanie i wyłączanie obwodu, a jego działanie opiera się na prostym ruchu klawisza.
Ważnym elementem są także zaciski, do których podłącza się przewody. Zazwyczaj włącznik Ospel Impresja ma oznaczone zaciski, co ułatwia ich identyfikację. Obudowa włącznika chroni wewnętrzne elementy przed uszkodzeniem i zapewnia estetyczny wygląd. Zrozumienie tych komponentów jest kluczowe dla prawidłowego podłączenia i użytkowania włącznika.
Przygotowanie do instalacji - narzędzia i materiały
Przed przystąpieniem do podłączenia włącznika Ospel Impresja, należy zgromadzić odpowiednie narzędzia i materiały. Do podstawowych narzędzi potrzebnych do instalacji należą: wkrętak, obcinacz do przewodów, oraz miernik elektryczny. Wkrętak przyda się do mocowania włącznika w puszce, a obcinacz umożliwi przygotowanie przewodów do podłączenia.
Oprócz narzędzi, warto mieć również pod ręką materiały takie jak taśma izolacyjna i złączki elektryczne. Taśma izolacyjna jest niezbędna do zabezpieczenia połączeń przewodów, co zwiększa bezpieczeństwo użytkowania. Złączki elektryczne mogą być używane do łączenia przewodów w sposób trwały i bezpieczny. Poniżej znajduje się lista niezbędnych narzędzi i materiałów:
- wkrętak
- obcinacz do przewodów
- miernik elektryczny
- taśma izolacyjna
- złączki elektryczne
Bezpieczne podłączenie włącznika - unikaj błędów
Podczas podłączania włącznika Ospel Impresja, zachowanie zasad bezpieczeństwa jest kluczowe, aby uniknąć niebezpieczeństw związanych z prądem elektrycznym. Przede wszystkim, przed rozpoczęciem jakichkolwiek prac, należy zawsze wyłączyć zasilanie w obwodzie, w którym będziemy pracować. Upewnij się, że wszystkie narzędzia są w dobrym stanie, a przewody nie są uszkodzone. Unikaj pracy w wilgotnych warunkach, ponieważ zwiększa to ryzyko porażenia prądem.
Ważnym aspektem jest również odpowiednie oznaczenie przewodów, aby uniknąć pomyłek podczas podłączania. Często zdarza się, że osoby wykonujące instalację mylą przewody fazowe z neutralnymi, co może prowadzić do nieprawidłowego działania włącznika. Dokładne sprawdzenie schematu podłączenia przed rozpoczęciem pracy pomoże uniknąć wielu problemów. Pamiętaj, że bezpieczeństwo jest najważniejsze, dlatego w przypadku jakichkolwiek wątpliwości warto skonsultować się z elektrykiem.
Kluczowe zasady bezpieczeństwa podczas instalacji
W trakcie instalacji włącznika Ospel Impresja należy przestrzegać kilku kluczowych zasad bezpieczeństwa. Po pierwsze, zawsze wyłączaj zasilanie przed przystąpieniem do jakiejkolwiek pracy elektrycznej. Używanie izolowanych narzędzi jest również niezbędne, aby zminimalizować ryzyko porażenia prądem. Upewnij się, że Twoje ręce oraz narzędzia są suche, a także unikaj pracy w nieodpowiednich warunkach atmosferycznych.
Nie zapominaj także o odpowiednim oznaczaniu przewodów. Zrozumienie, który przewód jest fazowy, a który neutralny, jest kluczowe dla prawidłowego podłączenia. Podczas pracy zawsze miej przy sobie miernik elektryczny, aby upewnić się, że nie ma napięcia w obwodzie, z którym pracujesz. Przestrzeganie tych zasad pomoże zapewnić bezpieczeństwo podczas instalacji włącznika.
Co zrobić, gdy napotkasz problemy z instalacją
Podczas instalacji włącznika Ospel Impresja mogą wystąpić różne problemy, które mogą uniemożliwić prawidłowe działanie urządzenia. Jeśli włącznik nie działa po podłączeniu, pierwszym krokiem jest sprawdzenie, czy przewody są poprawnie podłączone. Upewnij się, że przewód fazowy jest podłączony do zacisku L, a przewody do żarówki są podłączone do odpowiednich zacisków. Niekiedy problemem może być również uszkodzony włącznik, który wymaga wymiany.
Kolejnym częstym problemem jest występowanie iskrzenia lub przegrzewania się włącznika. W takim przypadku należy natychmiast wyłączyć zasilanie i sprawdzić, czy przewody są prawidłowo izolowane oraz czy nie występują zwarcia. Jeśli nie masz pewności, jak rozwiązać problem, skonsultuj się z elektrykiem, który pomoże zdiagnozować i naprawić usterkę. Warto pamiętać, że ignorowanie problemów z instalacją może prowadzić do poważniejszych awarii lub zagrożeń dla bezpieczeństwa.
Instalacja włącznika pojedynczego - szczegółowy przewodnik
Instalacja włącznika pojedynczego Ospel Impresja jest stosunkowo prostym procesem, który można wykonać samodzielnie. Na początku upewnij się, że zasilanie jest wyłączone. Następnie przygotuj przewody, które będziesz podłączał. Przewód fazowy (zazwyczaj brązowy lub czarny) należy podłączyć do zacisku oznaczonego jako L. Przewód, który prowadzi do żarówki, podłącz do zacisku 1. Upewnij się, że wszystkie połączenia są mocno zamocowane i nie ma luzów.
Kiedy wszystkie przewody są już podłączone, możesz umieścić włącznik w puszce. Sprawdź, czy nie ma żadnych przeszkód, które mogłyby utrudniać zamknięcie obudowy. Po zamontowaniu włącznika w puszce, włącz zasilanie i przetestuj działanie urządzenia, aby upewnić się, że wszystko działa poprawnie. Jeśli włącznik nie działa, sprawdź jeszcze raz połączenia, aby upewnić się, że są prawidłowe.
Instalacja włącznika podwójnego - krok po kroku
Instalacja włącznika podwójnego Ospel Impresja wymaga nieco więcej uwagi, ale jest równie wykonalna. Na początku, podobnie jak w przypadku włącznika pojedynczego, upewnij się, że zasilanie jest wyłączone. W puszce powinny znajdować się trzy przewody: czarny (zasilający), niebieski i żółty. Przewód czarny podłącz do dolnego lewego zacisku obok napisu CE. Dwa pozostałe przewody (niebieski i żółty) podłącz do dolnego prawego i górnego lewego zacisku, w zależności od tego, które oświetlenie ma być włączone przez który klawisz.
Po podłączeniu wszystkich przewodów, upewnij się, że są one dobrze zabezpieczone i nie ma ryzyka, że się rozłączą. Po zamontowaniu włącznika w puszce, włącz zasilanie i przetestuj obydwa klawisze, aby upewnić się, że każde z nich działa prawidłowo. Jeśli którykolwiek z klawiszy nie działa, sprawdź połączenia i upewnij się, że przewody są podłączone zgodnie z instrukcją.
Wizualizacje instalacji - diagramy i zdjęcia
Wizualizacje, takie jak diagramy i zdjęcia, odgrywają kluczową rolę w procesie instalacji włączników Ospel Impresja. Wizualne wsparcie pomaga zrozumieć skomplikowane połączenia oraz ułatwia identyfikację poszczególnych elementów włącznika. Dzięki diagramom można szybko zobaczyć, jak powinny wyglądać prawidłowe połączenia, co znacząco przyspiesza proces instalacji. Zdjęcia mogą również służyć jako pomoc w identyfikacji, które przewody należy podłączyć do odpowiednich zacisków, co minimalizuje ryzyko błędów.
Interpretacja wizualizacji jest kluczowa dla skutecznego podłączenia włącznika. Użytkownicy, którzy korzystają z diagramów, mogą lepiej zrozumieć, jak poszczególne elementy włącznika współpracują ze sobą. Wizualizacje nie tylko ułatwiają proces instalacji, ale także pomagają w późniejszym serwisowaniu i ewentualnych naprawach. Poniżej znajduje się tabela porównawcza różnych typów włączników Ospel Impresja, ich specyfikacji oraz wymagań dotyczących instalacji.
| Typ włącznika | Specyfikacja | Wymagania instalacyjne |
| Włącznik jednobiegunowy | 1 klawisz, 1 obwód | Przewód fazowy do zacisku L, przewód do żarówki do zacisku 1 |
| Włącznik schodowy | 1 klawisz, 2 obwody | Przewód fazowy do zacisku L, przewody komunikacyjne do zacisków 1 i 2 |
| Włącznik podwójny | 2 klawisze, 2 obwody | Przewód zasilający do dolnego lewego zacisku, pozostałe do dolnego prawego i górnego lewego |
Przykłady diagramów dla różnych typów włączników

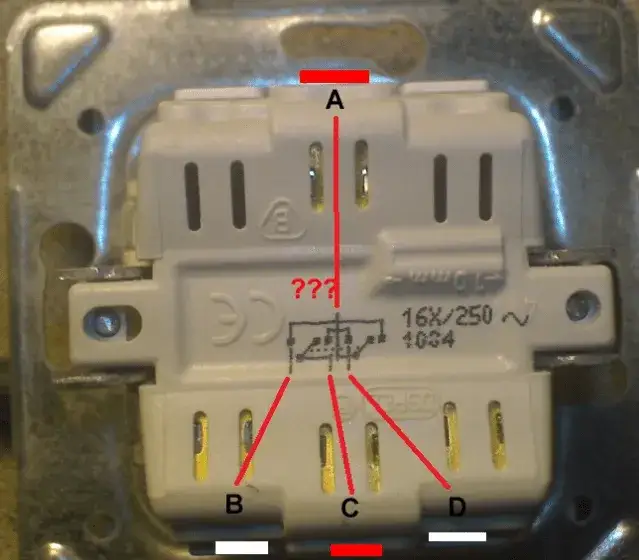

Diagramy instalacyjne dla włączników Ospel Impresja są niezwykle pomocne w zrozumieniu, jak prawidłowo podłączyć przewody. Dla włącznika jednobiegunowego diagram zazwyczaj pokazuje, jak przewód fazowy łączy się z zaciskiem L, a przewód do żarówki z zaciskiem 1. Diagramy te ilustrują również, jak powinny wyglądać połączenia w przypadku różnych typów włączników, co ułatwia ich instalację.
W przypadku włączników schodowych diagramy pokazują, jak przewody komunikacyjne są podłączane do zacisków 1 i 2. Wizualizacje dla włączników podwójnych wyjaśniają, jak podłączyć dwa różne obwody, co jest szczególnie ważne, gdy użytkownik chce kontrolować różne źródła światła za pomocą jednego włącznika. Te diagramy stanowią nieocenioną pomoc dla osób, które nie mają doświadczenia w instalacji elektrycznej.
Jak interpretować schematy podłączenia włączników
Umiejętność interpretacji schematów podłączenia włączników Ospel Impresja jest kluczowa dla prawidłowego wykonania instalacji. Schematy te zazwyczaj zawierają oznaczenia dla przewodów fazowych, neutralnych oraz ochronnych, co ułatwia ich identyfikację. Każdy symbol na diagramie ma swoje znaczenie, a zrozumienie tych symboli jest niezbędne dla prawidłowego podłączenia.
Ważne jest, aby zwracać uwagę na kolory przewodów oraz ich oznaczenia na diagramach. Na przykład, przewód brązowy lub czarny zwykle oznacza fazę, a niebieski przewód to przewód neutralny. Dokładna analiza schematów pozwala uniknąć błędów podczas instalacji i zapewnia, że wszystkie połączenia są wykonane zgodnie z obowiązującymi normami. Dzięki temu można mieć pewność, że włącznik będzie działał prawidłowo i bezpiecznie.
Kiedy skonsultować się z profesjonalistą - sygnały ostrzegawcze
W przypadku jakichkolwiek wątpliwości dotyczących instalacji włącznika Ospel Impresja, warto zastanowić się nad skonsultowaniem się z profesjonalnym elektrykiem. Istnieją pewne sygnały ostrzegawcze, które mogą wskazywać na konieczność wezwania specjalisty. Na przykład, jeśli po podłączeniu włącznika zauważysz, że światła migoczą lub nie działają w ogóle, może to być oznaką problemu z instalacją.
Innym powodem, aby skonsultować się z elektrykiem, są nieprzyjemne zapachy, takie jak zapach spalenizny. W takim przypadku konieczne jest natychmiastowe wyłączenie zasilania i wezwanie specjalisty, aby uniknąć ryzyka pożaru. Pamiętaj, że bezpieczeństwo jest najważniejsze, a profesjonalny elektryk ma odpowiednią wiedzę i doświadczenie, aby skutecznie rozwiązać problemy związane z instalacją.
Objawy błędnej instalacji - kiedy wezwać elektryka
W przypadku błędnej instalacji włącznika Ospel Impresja mogą wystąpić różne objawy, które powinny skłonić Cię do wezwania elektryka. Jednym z najczęstszych sygnałów jest migotanie świateł, które może wskazywać na problemy z przewodami lub nieprawidłowe połączenia. Jeśli światła działają niestabilnie, to znak, że coś jest nie tak i należy to natychmiast zbadać.
Kolejnym objawem, który powinien wzbudzić niepokój, jest wydobywający się zapach spalenizny. Taki zapach może oznaczać przegrzanie się przewodów lub uszkodzenie włącznika. W przypadku wystąpienia takich objawów, niezwłocznie wyłącz zasilanie i skontaktuj się z elektrykiem, aby uniknąć poważniejszych problemów. Pamiętaj, że bezpieczeństwo powinno być zawsze na pierwszym miejscu.
Korzyści z zatrudnienia specjalisty do instalacji włączników
Zatrudnienie profesjonalnego elektryka do instalacji włączników Ospel Impresja przynosi wiele korzyści. Po pierwsze, specjalista ma doświadczenie i wiedzę, które pozwalają mu na prawidłowe podłączenie wszystkich elementów, co minimalizuje ryzyko błędów. Dzięki temu można mieć pewność, że instalacja będzie działać zgodnie z oczekiwaniami i spełni wszystkie normy bezpieczeństwa.
Co więcej, profesjonalista potrafi szybko zidentyfikować i rozwiązać wszelkie problemy, które mogą wystąpić podczas instalacji. W przypadku skomplikowanych instalacji, takich jak włączniki podwójne czy schodowe, pomoc elektryka może być nieoceniona. Zatrudniając specjalistę, zyskujesz spokój ducha, wiedząc, że prace zostały wykonane zgodnie z najwyższymi standardami.
Jak wykorzystać nowoczesne technologie w instalacji włączników
W dzisiejszych czasach coraz więcej osób decyduje się na zastosowanie inteligentnych systemów oświetleniowych, które umożliwiają zdalne sterowanie włącznikami światła Ospel Impresja. Dzięki integracji z aplikacjami mobilnymi oraz systemami automatyki domowej, możesz łatwo zarządzać oświetleniem z dowolnego miejsca. Nowoczesne technologie pozwalają na ustawienie harmonogramów, co może znacząco wpłynąć na efektywność energetyczną Twojego domu oraz zwiększyć komfort użytkowania.
Warto również rozważyć zastosowanie czujników ruchu i czujników zmierzchowych, które automatycznie włączają i wyłączają światło w zależności od obecności osób w pomieszczeniu oraz warunków oświetleniowych. Takie rozwiązania nie tylko zwiększają wygodę, ale również przyczyniają się do oszczędności energii. Inwestycja w nowoczesne technologie w zakresie instalacji włączników może przynieść długoterminowe korzyści, zarówno finansowe, jak i ekologiczne, co czyni je wartościowym dodatkiem do tradycyjnych systemów oświetleniowych.
