Podłączanie kabel 3 żyłowy do wtyczki może wydawać się skomplikowane, ale z odpowiednimi wskazówkami można to zrobić bezpiecznie i efektywnie. W tym artykule omówimy krok po kroku, jak prawidłowo podłączyć kabel, aby uniknąć potencjalnych zagrożeń. Zrozumienie kolorów żył oraz ich funkcji jest kluczowe, aby zapewnić bezpieczeństwo podczas pracy z elektrycznością.
Ważne jest, aby znać odpowiednie narzędzia oraz materiały, które będą potrzebne do tego zadania. Zwrócenie uwagi na szczegóły, takie jak prawidłowe podłączenie żyły uziemiającej, pomoże uniknąć niebezpieczeństw związanych z nieprawidłowym podłączeniem. Jeśli masz wątpliwości, zawsze warto skonsultować się z wykwalifikowanym elektrykiem.
Kluczowe wnioski:
- Podczas podłączania kabla 3 żyłowego ważne jest, aby odpowiednio zidentyfikować żyły: brązowa to faza, niebieska to neutralna, a zielono-żółta to uziemienie.
- Przed rozpoczęciem pracy należy przygotować odpowiednie narzędzia i materiały, takie jak śrubokręt, obcinacz do przewodów i izolacja elektryczna.
- Stripping insulation from the cable should be done carefully to avoid damaging the wires.
- Nieprawidłowe podłączenie żyły uziemiającej może prowadzić do poważnych zagrożeń, takich jak porażenie prądem lub pożar.
- W przypadku jakichkolwiek wątpliwości lub problemów, zawsze warto skontaktować się z elektrykiem, aby zapewnić bezpieczeństwo instalacji.
Jak bezpiecznie podłączyć kabel 3 żyłowy do wtyczki - krok po kroku
Bezpieczne podłączenie kabel 3 żyłowy do wtyczki wymaga odpowiednich narzędzi oraz przestrzegania zasad bezpieczeństwa. Kluczowe jest, aby przed rozpoczęciem pracy upewnić się, że mamy wszystko, co potrzebne, aby zrealizować to zadanie skutecznie i bezpiecznie. Właściwe przygotowanie to pierwszy krok do uniknięcia niebezpieczeństw związanych z elektrycznością.
Proces podłączania zaczyna się od przygotowania odpowiednich narzędzi oraz materiałów. Następnie, należy dokładnie wykonać wszystkie kroki, aby zapewnić prawidłowe połączenie. W tej części artykułu przedstawimy kluczowe etapy, które należy wykonać, aby prawidłowo podłączyć kabel, co pozwoli uniknąć potencjalnych zagrożeń.
Przygotowanie narzędzi i materiałów do podłączenia kabla
Aby prawidłowo podłączyć kabel 3 żyłowy, potrzebne będą odpowiednie narzędzia i materiały. Oto lista niezbędnych elementów:
| Narzędzie/ materiał | Opis |
| Śrubokręt | Do dokręcania śrub w terminalach wtyczki. |
| Obcinacz do przewodów | Umożliwia precyzyjne odizolowanie końców kabli. |
| Izolacja elektryczna | Do zabezpieczenia połączeń i zapobiegania zwarciom. |
| Tester napięcia | Do sprawdzenia, czy w instalacji nie ma prądu przed rozpoczęciem pracy. |
Proces odizolowania i przygotowania żył kabla
Odizolowanie kabel 3 żyłowy jest kluczowym krokiem w procesie jego podłączania. Aby to zrobić, należy użyć obcinacza do przewodów, który pozwala na precyzyjne usunięcie zewnętrznej izolacji, odsłaniając żyły wewnętrzne. Upewnij się, że nie uszkodzisz samych przewodów podczas tego procesu. Po odizolowaniu, każda żyła powinna mieć odpowiednią długość odsłoniętą, aby zapewnić dobre połączenie wtyczki.
Ważne jest, aby zachować ostrożność podczas odizolowywania kabli. Zawsze pracuj na suchym miejscu i unikaj kontaktu z wodą. Pamiętaj również, aby nie stosować nadmiernej siły przy odizolowywaniu, co może prowadzić do uszkodzenia żył. Przygotowanie żył w odpowiedni sposób jest kluczowe dla bezpieczeństwa i funkcjonalności instalacji elektrycznej.
Jak rozpoznać i zidentyfikować żyły w kablu

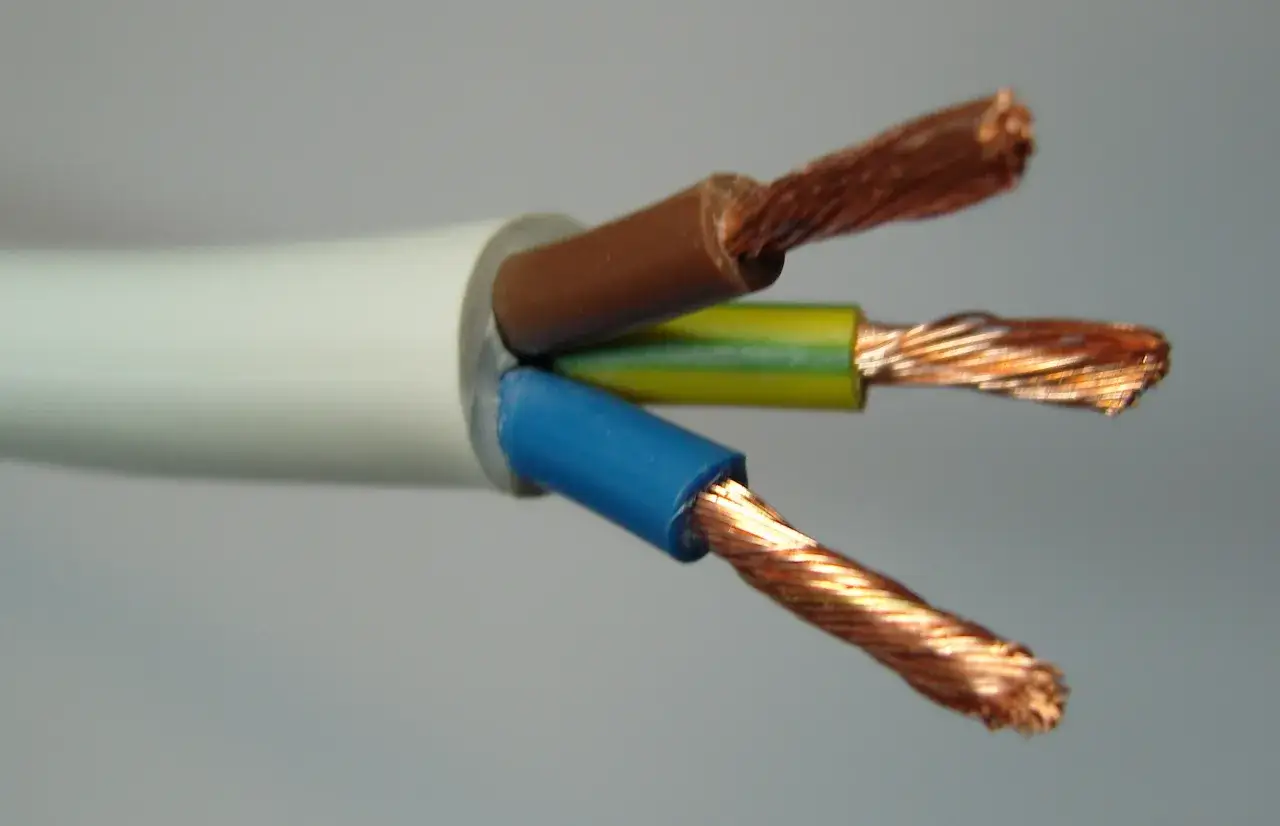

Rozpoznanie i identyfikacja żył w kabel 3 żyłowy jest kluczowym krokiem przed podłączeniem go do wtyczki. Zazwyczaj w takim kablu znajdują się trzy żyły: brązowa, niebieska i zielono-żółta. Brązowa żyła to żyła fazowa, odpowiadająca za dostarczanie prądu do urządzenia. Niebieska żyła to żyła neutralna, która zamyka obwód, a zielono-żółta żyła to żyła uziemiająca, która zapewnia bezpieczeństwo poprzez odprowadzenie prądu w przypadku awarii.
Aby prawidłowo zidentyfikować żyły, należy zwrócić uwagę na kolory izolacji. W przypadku wątpliwości, warto skorzystać z multimetru, aby sprawdzić, która żyła jest która. Upewnij się, że przed przystąpieniem do pracy kabel nie jest pod napięciem, co zapewni bezpieczeństwo podczas identyfikacji żył.
Dlaczego ważne jest prawidłowe podłączenie żyły uziemiającej
Prawidłowe podłączenie żyły uziemiającej jest niezwykle istotne dla bezpieczeństwa całej instalacji elektrycznej. Jeśli żyła uziemiająca nie jest podłączona lub jest podłączona niewłaściwie, może to prowadzić do poważnych zagrożeń, takich jak porażenie prądem lub pożar. Uziemienie chroni użytkowników przed skutkami awarii urządzenia, odprowadzając nadmiar prądu do ziemi.
Bez odpowiedniego uziemienia, w przypadku uszkodzenia urządzenia, prąd może przepływać przez obudowę, co stwarza ryzyko porażenia. Dlatego zawsze należy upewnić się, że żyła uziemiająca jest prawidłowo podłączona i funkcjonuje zgodnie z zaleceniami producenta. Ignorowanie tego kroku może prowadzić do tragicznych konsekwencji.
Jak podłączyć kabel 3 żyłowy do wtyczki - szczegółowe instrukcje
Podłączanie kabel 3 żyłowy do wtyczki wymaga staranności i precyzji. Aby to zrobić, należy zacząć od podłączenia żyły fazowej, która zazwyczaj jest brązowa. Włóż ją do terminala oznaczonego literą 'L' lub 'L1'. Następnie, podłącz żyłę neutralną, zazwyczaj niebieską, do terminala oznaczonego 'N'. Ostatnim krokiem jest podłączenie żyły uziemiającej, zwykle zielono-żółtej, do terminala oznaczonego 'E' lub '⏚'. Upewnij się, że wszystkie przewody są dobrze przymocowane, aby uniknąć luźnych połączeń.
Warto zwrócić uwagę na kilka typowych błędów, które mogą wystąpić podczas podłączania kabla. Nieprawidłowe podłączenie żyły uziemiającej lub pomylenie żył fazowej i neutralnej może prowadzić do niebezpiecznych sytuacji. Należy również unikać używania zbyt dużej siły przy dokręcaniu terminali, co może uszkodzić przewody. Poniżej przedstawiamy listę najczęstszych błędów, które warto mieć na uwadze podczas podłączania.
- Podłączenie żyły uziemiającej do niewłaściwego terminala.
- Mylące żyły fazową i neutralną.
- Nieodpowiednie dokręcenie terminali, co prowadzi do luźnych połączeń.
- Brak sprawdzenia, czy kabel jest odłączony od zasilania przed rozpoczęciem pracy.
Częste błędy przy podłączaniu i jak ich unikać
Podczas podłączania kabel 3 żyłowy do wtyczki mogą wystąpić różne błędy, które mogą prowadzić do niebezpiecznych sytuacji. Jednym z najczęstszych błędów jest pomylenie żyły fazowej i neutralnej, co może skutkować nieprawidłowym działaniem urządzenia lub nawet uszkodzeniem sprzętu. Innym problemem jest nieprawidłowe podłączenie żyły uziemiającej, co zwiększa ryzyko porażenia prądem. Ponadto, nieodpowiednie dokręcenie terminali może prowadzić do luźnych połączeń, co z kolei może wywołać zwarcia.
Aby uniknąć tych problemów, warto zwrócić uwagę na kilka kluczowych wskazówek. Zawsze upewniaj się, że żyły są dobrze zidentyfikowane przed przystąpieniem do podłączania. Dokładnie sprawdzaj wszystkie połączenia i używaj odpowiednich narzędzi, aby zapewnić solidne i bezpieczne połączenia. Poniżej przedstawiamy listę najczęstszych błędów oraz wskazówki, jak ich unikać.
- Pomieszanie żyły fazowej z neutralną - zawsze sprawdzaj kolory przewodów przed podłączeniem.
- Nieprawidłowe podłączenie żyły uziemiającej - upewnij się, że jest podłączona do właściwego terminala.
- Luźne połączenia - dokręcaj terminale z odpowiednią siłą, aby uniknąć luzów.
- Brak sprawdzenia, czy kabel jest odłączony od zasilania przed rozpoczęciem pracy - zawsze wyłącz zasilanie przed podłączeniem.
Jak zabezpieczyć instalację elektryczną przed uszkodzeniami
Aby jeszcze bardziej zwiększyć bezpieczeństwo podłączania kabel 3 żyłowy do wtyczki, warto rozważyć zastosowanie dodatkowych zabezpieczeń. Wprowadzenie wyłączników różnicowoprądowych (RCD) do instalacji elektrycznej może znacząco zredukować ryzyko porażenia prądem, wykrywając różnice w prądzie między przewodami fazowymi a neutralnymi. Dzięki temu, w przypadku wykrycia nieprawidłowości, wyłącznik automatycznie odłączy zasilanie, co chroni użytkowników przed niebezpieczeństwem.
Dodatkowo, warto zainwestować w systemy monitorowania stanu instalacji elektrycznej. Nowoczesne technologie, takie jak inteligentne gniazdka czy aplikacje mobilne, pozwalają na bieżąco śledzić zużycie energii oraz stan podłączonych urządzeń. Takie rozwiązania nie tylko pomagają w identyfikacji potencjalnych problemów, ale także umożliwiają optymalizację zużycia energii, co jest korzystne zarówno dla użytkowników, jak i dla środowiska.
