Aby poprawnie podłączyć domofon Elfon, kluczowe jest zrozumienie, czy mamy do czynienia z systemem analogowym czy cyfrowym. Metody podłączenia różnią się w zależności od wybranego modelu, co może wpłynąć na funkcjonalność całego systemu. Dlatego przed przystąpieniem do instalacji warto zapoznać się z wymaganiami technicznymi oraz schematami podłączenia.
W artykule omówimy szczegółowe instrukcje dotyczące podłączenia unifonów Elfon, zarówno cyfrowych, jak i analogowych. Dowiesz się, jak uniknąć najczęstszych błędów, które mogą prowadzić do problemów z działaniem domofonu. Dzięki naszym wskazówkom instalacja stanie się prostsza i bardziej efektywna.
Najważniejsze informacje:
- Podłączenie unifonów cyfrowych Elfon wymaga zrozumienia konfiguracji zacisków LU i GND.
- Modele analogowe, takie jak Elfon A-U1/3, wykorzystują zworki i mostki do poprawnego podłączenia.
- W instalacjach 2-przewodowych unifony są zasilane przez przewody komunikacyjne, co eliminuje potrzebę zasilacza.
- W przypadku problemów z komunikacją należy sprawdzić poprawność zworki i mostków.
- Dokładne rozdzielenie funkcji przewodów jest kluczowe w systemach 4-, 5- i 6-przewodowych.
Wybór odpowiedniego modelu domofonu Elfon dla swojej instalacji
Wybór odpowiedniego modelu domofonu Elfon jest kluczowy dla zapewnienia prawidłowego funkcjonowania systemu. Warto na początku określić, czy potrzebujemy modelu analogowego, czy cyfrowego, ponieważ różnią się one pod względem funkcjonalności oraz metod podłączenia. Wybór niewłaściwego modelu może prowadzić do problemów z instalacją, a nawet do awarii całego systemu.
Decydując się na konkretny model, należy również wziąć pod uwagę specyfikacje techniczne oraz nasze indywidualne potrzeby. Niektóre modele oferują dodatkowe funkcje, takie jak przyciski funkcyjne czy lepsza jakość dźwięku. Dlatego warto zapoznać się z dostępnymi opcjami, aby znaleźć rozwiązanie najlepiej odpowiadające naszym wymaganiom.
Różnice między analogowymi a cyfrowymi unifonami Elfon
Analogowe unifony Elfon, takie jak model A-U1/3, charakteryzują się prostszą konstrukcją i są zazwyczaj tańsze w zakupie. Ich instalacja jest mniej skomplikowana, co czyni je odpowiednim wyborem dla osób, które preferują tradycyjne rozwiązania. Jednak ich funkcjonalność jest ograniczona w porównaniu do modeli cyfrowych, co może być istotnym czynnikiem dla bardziej wymagających użytkowników.
Z kolei cyfrowe unifony, takie jak Elfon Optima OP-U7, oferują szereg zaawansowanych funkcji, w tym lepszą jakość dźwięku i większą elastyczność w konfiguracji. Wymagają one jednak bardziej skomplikowanej instalacji i mogą być droższe. Warto również pamiętać, że cyfrowe systemy są z reguły bardziej odporne na zakłócenia, co przekłada się na ich niezawodność w codziennym użytkowaniu.
Jakie cechy ma każdy model domofonu Elfon?
Każdy model domofonu Elfon oferuje unikalne cechy, które mogą znacząco wpływać na komfort użytkowania. Na przykład, unifony cyfrowe, takie jak Elfon Optima OP-U7, zapewniają wysoką jakość dźwięku oraz możliwość podłączenia dodatkowych funkcji, takich jak przyciski funkcyjne. Te modele często charakteryzują się nowoczesnym designem i intuicyjnym interfejsem, co ułatwia ich obsługę.
W przeciwieństwie do tego, analogowe modele, takie jak Elfon A-U1/3, są bardziej podstawowe, ale również bardziej przystępne cenowo. Oferują one solidną jakość dźwięku, choć mogą nie mieć tak zaawansowanych funkcji jak ich cyfrowe odpowiedniki. Ważne jest, aby przy wyborze modelu uwzględnić zarówno funkcjonalność, jak i estetykę, aby dopasować urządzenie do indywidualnych potrzeb użytkownika.
- Elfon Optima OP-U7: wysoka jakość dźwięku, nowoczesny design, możliwość podłączenia dodatkowych funkcji.
- Elfon Optima OP-U7/3: dodatkowe przyciski funkcyjne, zaawansowane opcje konfiguracji.
- Elfon A-U1/3: przystępna cena, solidna jakość dźwięku, prostota obsługi.

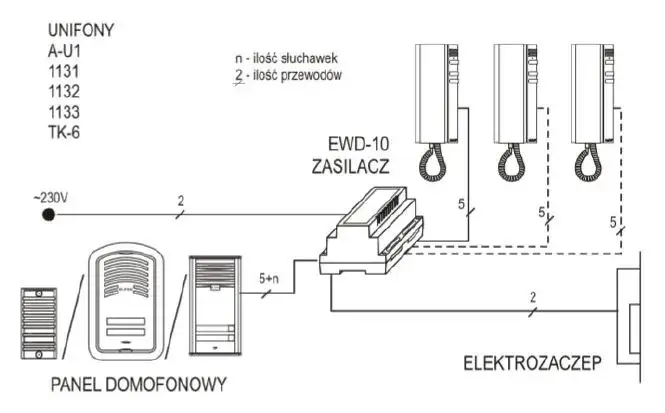

Schemat podłączenia unifonu cyfrowego Elfon
Aby prawidłowo podłączyć unifon cyfrowy Elfon, należy zwrócić uwagę na konfigurację pinów i punkty połączeń. W przypadku modeli takich jak Elfon Optima OP-U7 i OP-U7/3, podłączenie odbywa się poprzez zaciski LU (linia użytkownika) oraz GND (masa). Dla modelu OP-U7/3, który posiada dodatkowe przyciski funkcyjne, wymagane jest również podłączenie żył do zacisków KE, S3+ i S3-. Ważne jest, aby upewnić się, że wszystkie przewody są poprawnie podłączone, aby uniknąć problemów z działaniem systemu.
Właściwe podłączenie unifonu cyfrowego jest kluczowe, ponieważ błędne połączenie może prowadzić do zablokowania całego systemu, co objawi się komunikatem błędu „ZWAR.LINIA” na panelu zewnętrznym. Dlatego przed rozpoczęciem instalacji warto zapoznać się z schematem podłączenia, aby upewnić się, że wszystkie elementy są prawidłowo zainstalowane.
| Model | LU (linia użytkownika) | GND (masa) | KE | S3+ | S3- |
| Elfon Optima OP-U7 | Tak | Tak | - | - | - |
| Elfon Optima OP-U7/3 | Tak | Tak | Tak | Tak | Tak |
Jak podłączyć unifon analogowy Elfon krok po kroku
Podłączenie unifonu analogowego Elfon, takiego jak Elfon A-U1/3, wymaga przestrzegania kilku kluczowych kroków. Na początku należy zastosować zworkę JP1 pomiędzy pinami 2 i 3 oraz mostki pomiędzy MASA a pinem 4. Następnie, zaciski Sg, SG1, Dz, U1 i Un muszą być podłączone zgodnie z odpowiednim schematem. Ważne jest, aby dokładnie śledzić te instrukcje, aby zapewnić prawidłowe działanie systemu.
Po wykonaniu powyższych kroków, należy upewnić się, że wszystkie połączenia są stabilne i zgodne z wymaganiami technicznymi. W przeciwieństwie do modeli cyfrowych, unifony analogowe nie wymagają dodatkowych żył do funkcji przycisków, co czyni ich instalację prostszą. Jednakże, należy pamiętać, że wymiana unifonu analogowego na cyfrowy lub odwrotnie wymaga zmiany całej instalacji, ponieważ są to różne typy systemów.
Typowe problemy podczas instalacji domofonów Elfon i ich rozwiązania
Podczas instalacji domofonów Elfon użytkownicy mogą napotkać różne problemy, które mogą wpłynąć na funkcjonalność systemu. Najczęstsze z nich to błędy w połączeniach, problemy z zasilaniem oraz trudności w komunikacji między unifonami. Ważne jest, aby zidentyfikować te problemy na wczesnym etapie, aby uniknąć frustracji i dodatkowych kosztów związanych z naprawą.
W przypadku problemów z instalacją, użytkownicy powinni skupić się na sprawdzeniu poprawności podłączeń oraz zgodności z wymaganiami technicznymi. Na przykład, nieprawidłowe połączenie przewodów może prowadzić do zablokowania systemu, co objawia się komunikatem błędu na panelu zewnętrznym. Dlatego warto znać typowe problemy i ich rozwiązania, aby szybko przywrócić system do działania.
Jak rozwiązać problemy z komunikacją między słuchawkami?
Problemy z komunikacją między słuchawkami są jednym z najczęstszych problemów, które mogą wystąpić podczas korzystania z domofonów Elfon. Często przyczyną jest nieprawidłowe podłączenie przewodów, co może prowadzić do braku sygnału lub zakłóceń w dźwięku. Użytkownicy powinni upewnić się, że zworki i mostki są poprawnie założone oraz że sygnał jest przesyłany przez odpowiedni przewód, na przykład SG1.Innym częstym problemem jest niska jakość dźwięku, która może wynikać z zakłóceń w instalacji. W takich przypadkach warto sprawdzić, czy przewody są odpowiednio ekranowane i czy nie są uszkodzone. W niektórych sytuacjach, aby wywołać interkom, konieczne może być wciśnięcie przycisku kluczyka, co również może wpłynąć na komunikację między słuchawkami.
Jak uniknąć błędów przy podłączaniu przewodów domofonu?
Aby uniknąć błędów przy podłączaniu przewodów domofonu Elfon, warto przestrzegać kilku kluczowych zasad. Przede wszystkim, przed rozpoczęciem instalacji, należy dokładnie zapoznać się z schematem podłączenia oraz specyfikacjami technicznymi. Upewnij się, że wszystkie przewody są odpowiednio oznaczone, co ułatwi ich identyfikację podczas instalacji. Dodatkowo, warto korzystać z narzędzi, które umożliwiają dokładne łączenie przewodów, co zminimalizuje ryzyko błędów.
Nie zapomnij również o sprawdzeniu wszystkich połączeń przed finalizacją instalacji. Zainstalowanie domofonu w odpowiedni sposób zminimalizuje ryzyko problemów w przyszłości. Pamiętaj, że lepiej poświęcić trochę więcej czasu na przygotowanie, niż później borykać się z problemami z działaniem systemu.
Dodatkowe wskazówki dla efektywnej instalacji domofonu Elfon
Przy instalacji domofonu Elfon, odpowiednie przygotowanie i wybór narzędzi są kluczowe dla sukcesu. Upewnij się, że masz wszystkie niezbędne akcesoria przed przystąpieniem do pracy. Dobrze zorganizowane miejsce pracy oraz przemyślane podejście do instalacji pozwolą zaoszczędzić czas i uniknąć frustracji. Warto także zapoznać się z instrukcją obsługi, aby lepiej zrozumieć wymagania techniczne.
Jakie narzędzia są niezbędne do instalacji domofonu?
Do prawidłowej instalacji domofonu Elfon potrzebne będą odpowiednie narzędzia, które ułatwią cały proces. Należy zaopatrzyć się w śrubokręt, który pozwoli na łatwe mocowanie elementów, a także w kombinerki do precyzyjnego łączenia przewodów. Dodatkowo, tester kabli jest niezbędny do sprawdzenia, czy wszystkie połączenia są stabilne i działają poprawnie. Warto również mieć pod ręką izolację do zabezpieczania przewodów oraz nożyczki do przycinania kabli.
- Śrubokręt: Umożliwia łatwe mocowanie i demontaż elementów.
- Kombinerki: Pomagają w precyzyjnym łączeniu przewodów.
- Tester kabli: Sprawdza poprawność połączeń.
- Izolacja: Zabezpiecza przewody przed uszkodzeniami.
- Nożyczki: Przydatne do przycinania kabli na odpowiednią długość.
Jak przeprowadzić test działania po zakończeniu instalacji?
Po zakończeniu instalacji domofonu Elfon, ważne jest, aby przeprowadzić test działania systemu. Sprawdź, czy wszystkie unifony działają poprawnie, a także czy komunikacja między nimi jest stabilna. Upewnij się, że dźwięk jest czysty i wyraźny, a przyciski funkcyjne reagują na naciśnięcia. Warto również przetestować funkcję otwierania drzwi, aby upewnić się, że wszystko działa zgodnie z oczekiwaniami.
Jeśli wystąpią jakiekolwiek problemy, warto wrócić do schematu podłączenia i sprawdzić, czy wszystkie przewody są prawidłowo podłączone. Regularne testowanie systemu po instalacji pomoże zapewnić jego długotrwałe i bezproblemowe działanie.
Jak zintegrować domofon Elfon z systemem inteligentnego domu
Integracja domofonu Elfon z systemem inteligentnego domu to nowoczesne rozwiązanie, które może znacznie zwiększyć komfort użytkowania. Dzięki zastosowaniu technologii smart home, użytkownicy mogą zdalnie kontrolować dostęp do swojego mieszkania, co jest szczególnie przydatne w przypadku nieobecności w domu. Warto rozważyć zakup unifonów, które oferują możliwość połączenia z aplikacjami mobilnymi, co pozwala na monitorowanie i zarządzanie systemem z dowolnego miejsca.
W przyszłości możemy spodziewać się jeszcze większej integracji domofonów z innymi urządzeniami smart, takimi jak kamery monitorujące czy systemy alarmowe. Taka synergia pozwoli na stworzenie kompleksowego systemu bezpieczeństwa, który nie tylko umożliwi komunikację z gośćmi, ale także automatycznie zareaguje na niepożądane sytuacje. Warto śledzić rozwój technologii, aby móc w pełni wykorzystać potencjał swojego domofonu Elfon w połączeniu z innymi inteligentnymi rozwiązaniami.
